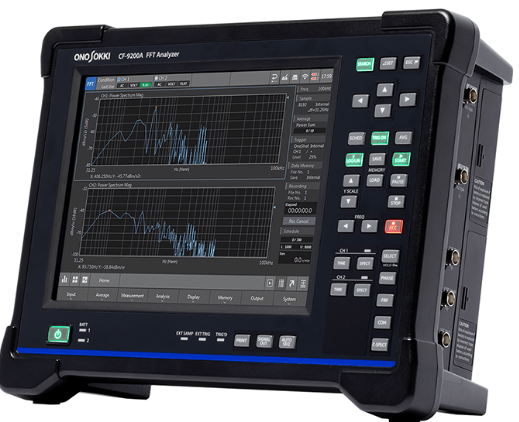

Data Processing ＆ Signal Analysis FFT Analyser(Standalone Type), CF-9200A(2채널) / CF-9400A(4채널)
일체형 휴대용 FFT 분석기입니다. 해석용 PC가 필요하지 않습니다. FFT Analyzer는 본체 하드웨어 키와 터치 패널만으로도 완전히 작동할 수 있습니다. 새롭게 개발된 전용 24비트 A/D 변환기가 장착된 100 kHz 해석 고성능 프론트엔드에 의해, 종래보다 간단 • 확실하게 프랜트 배관, 펌프, 모터, 자동차, 철도, 가전제품 및 기타 기계, 전기 및 전자 부품에서 발생하는 소음과 진동의 분석이 가능합니다. 또한, 전자 가진기와 임펄스 해머
Line Up
| 1. 키와 터치판넬에서 빠르고, 간단하고, 직감조작 | CF-9200A/CF-9400A는 예를 들어 디스플레이, 측정, 정지, 기록, 읽기 등 FFT 분석기의 기본 동작을 대형의 하드키에서 실행합니다. 확실하게 신속한 조작을 보장합니다. 파형 표시수의 설정이나 X, Y 축의 확대축소등 터치 패널에서 손가락을 사용하여 스이프(swipe)dhk 피치(pinch)에서 직관적으로 조작할 수 있습니다. 원하는 스케일로 간단하게 변경 가능합니다. |
|---|---|
| 2. 연속 8시간 전원없이 사용, 전원이 ON 상태에서 전지 교환 가능 | 대용량 리튬 이온 이차 전지를 2개 탑재. 연속 동작으로 연속 8시간의 무선 구동을 실현하였습니다. . 또, 전원 ON인 상태에서 전지의 교환이 가능한 Hot-swap 메카니즘은 해석이나 기록 작업의 중단, 재설정 없이, 계측 작업을 계속할 수가 있습니다. 본체 내장 배터리는 동작 중에도 충전도 가능합니다. ※ 만충전까지 전원 ON으로 약 7~8시간. 전원 OFF로 약 7~8 |

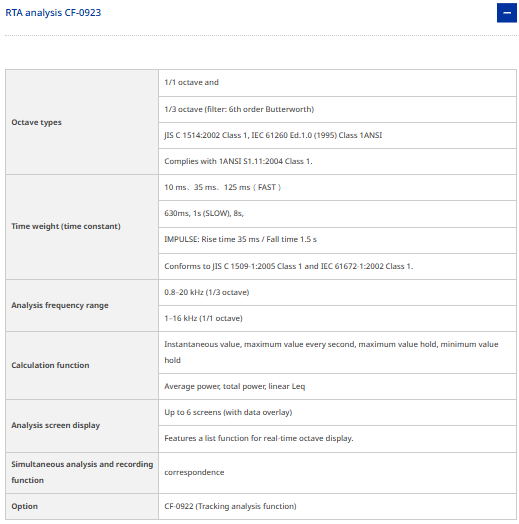

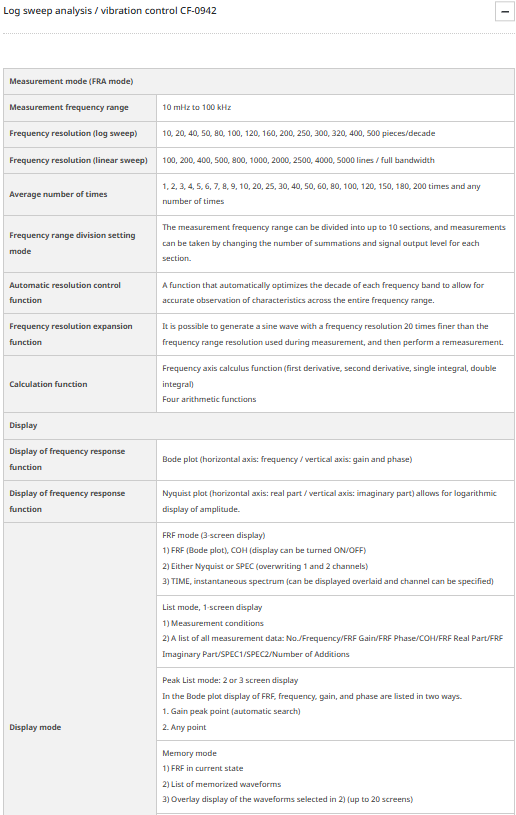

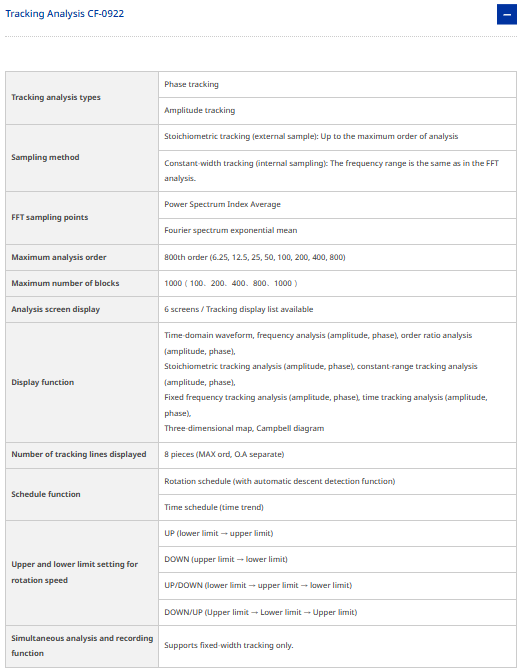

| 3. FFT • RTA • 가진제어 & 동시 레코딩 | FFT 분석, 실시간 옥타브 분석(RTA 1차 옥타브해석기능, CF-0923이 필요), 회전 추적 분석(트래킹 해석기능, CF-0922이 필요)은 물론, 신호 출력을 이용한 선형/로그 • 스윕 해석과 전자가진기의 진폭 가진제어(Log swip/가진제어기능, CF-0924가 필요)까지를 포터블안 기체에 응축 하였습니다. 해석중에 동시 기록도 가능하며, CF-9200A/CF-9400A 메인 유닛과 주 |
| 4. Fan 없이 & Spindle 없이 무음• 무진동 | 고성능 본체를 팬과 스핀들 없이 실현하였습니다. 본체느 기계적인 음과 진동을 발생하지 않습니다. 무선 LAN 어댑터를 설치 하면 메인 유닛을 건드리지 않고도 CF-9200A/CF-9400A 유닛 건드리지 않고도 태블릿등으로 본체 조작을 할 수가 있습니다. |
| 5. 리얼타임 • Tripartite Graph / VC 곡선(진동평가곡선) | Tripartite Graph에서 주파수(Hz)와 3 가지 진폭 값(가속도 (m/s)2) / 속도 (m/s) / 변위(m))는 실시간으로 동시에 읽을 수 있습니다. 또한, 1/3옥타브 처리를 통해 VC 곡선을 생성했습니다.(VC 곡선은 정밀 기계를 설치할 때 허용되는 미세 진동의 기준으로 제창됩니다. VC 곡선 사용시는 1/3 옥타브 대역폭에서의 평가가 이용되고, 규격은 6 |
| 6. 와이드 • 다이나믹 법위 | 24비트 A/D 탑재의 신개발 프런트 엔드로 120 dB 이상의 와이드 다이나믹 레인지를 실현. 통상의 음향·진동 계측으로 빈번하게 실시하고 있던 A/D오버에 의한 전압 레인지의 변경이 불필요하게 되었습니다. 계측·데이터 레코드의 재실행이 없어져, 계측·해석 작업이 대폭 진척함과 동시에, FFT Analyzer에 익숙하지 않은 초보자 유저도 안심하고 사용하는 것이 가능하게 되었습니다. |
| 7. 모든 입력 절연 | 신호 입력 채널을 모두 절연(Isolation)하고 있습니다. 그라운드 루프(Ground loops)나 노이즈 중첩(Noise Superposition)이 높고, 전위차가 발생하기 쉬운 계측 현장이나 대상에서 신뢰성이 높은 계측을 실현합니다. 또한, 위험한 과도 전압에 노출될 수 있는 센서 및 신호로부터 FFT의 중요 시스템을 보호합니다. |
| 8. CCLD 장비 TEDS대응 | 각 입력 채널에는 CCLD(센서용 전원)를 장비. 프리앰프 내장의 가속도 센서, 전하 출력형 가속도 센서용 Charge Coverter나 계측용 마이크로폰을 CF-9200A/CF-9400A 대응으로부터 직접 구동할 수 있습니다. 또한 TEDS 센서를 사용하면 센서에 전원 공급과 단위 교정이 자동으로 이루어집니다. |
| 9. 단선검지기능 | 가속도 센서나 마이크로폰의 케이블 단선이나 커넥터 불량을 자동 감지. 계측 프로덕션 전의 트러블을 미연에 방지합니다. CF-9200A/CF-9400A에서는 단선 검지 기능을 사용하지 않을 수도 있습니다. ※ 정전류 구동(CCLD)형 프리앰프 내장 |

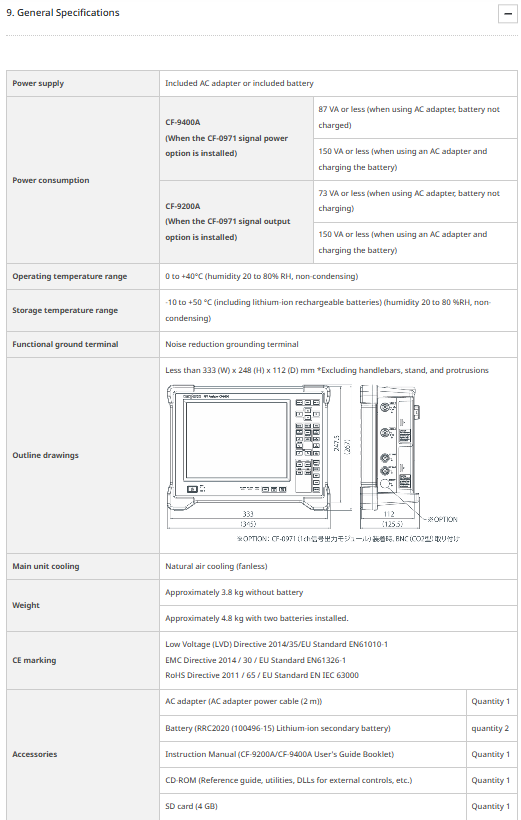

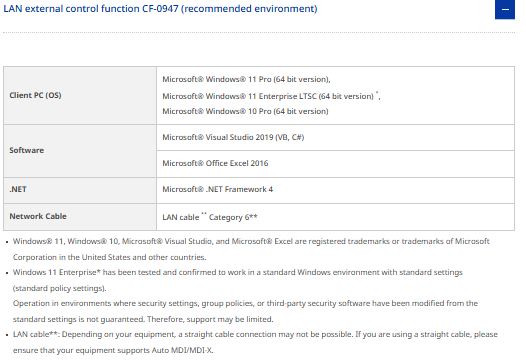

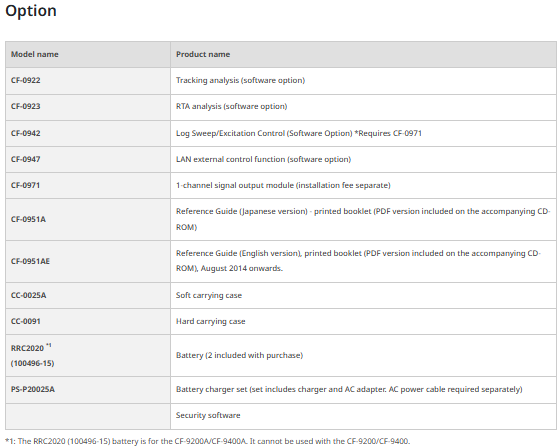

Main Specifications
* 상세 사양은 공영테크 담당자에게 문의하시거나, 아래 ONO SOKKI LINK를 CLICK하여 참고하시기 바랍니다.
