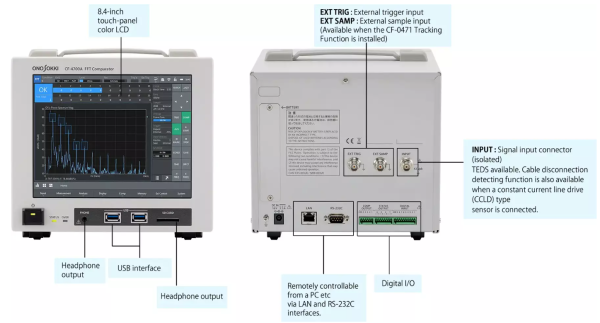

Data Processing ＆ Signal Analysis FFT COMPARATOR, CF-4700A
제품의 소리나 진동에 의한 정밀한 품질 검사에 최적인 라인 판정기입니다. 당사가 오랜 세월 축적해 온 FFT에 의한 주파수 해석 기술을 탑재하는 것으로, 문제가 되는 특징적인 주파수 성분을 추출해, 적합/부적합 판정을 실시합니다. 전 모델인 CF-4500에 있는 주파수 성분의 크기나 파형의 형상에서의 판정 기능에 더하여, 주기적으로 변동하는 소리나 진동의 변동량을 추출하여, 그 변동량으로 판정할 수 있는 변동 성분 추출 기능을 탑재했습니다. 이 기능은
Line Up
| 제품 품질을 평가하는 네 가지 조합 기능 | 1) 판정 영역을 설정하고 신호 수준에 따라 특정 주파수의 통과/실패를 결정하는 블록 비교 기능. 2) 파형 모양을 기반으로 합격/실패를 결정하는 형태 비교 기능(옵션) 3) 회전 속도를 조절하여 특정 레벨 변화에 따라 합격/불합격을 결정하는 추적 기능(옵션) 4) 선택적 변수 부품 추출 함수는 진동과 같은 주기적 변동으로 인한 소리와 진동의 변동을 추출하여 합격/불합격을 결정합니다. |
|---|---|
| 판단 보조 기능 | 양성 제품과 결함 제품 간 주파수 응답 차이를 바탕으로 판단 범위를 설정합니다. |
| TEDS 기능 | 자동 크레딧 보정을 위한 TEDS 센서 지원(Ver.0.9 및 Ver.1.0의 가속도계 및 마이크와 호환됨). |
| 와이어 브레이크 감지 기능 | 고정 전류 드라이브(CCLD) 센서를 사용할 때 케이블 파손 및 커넥터 결함을 자동으로 감지하는 기능. |
| 복사 기능 | 측정 데이터와 조건을 USB 메모리로 복사합니다 |

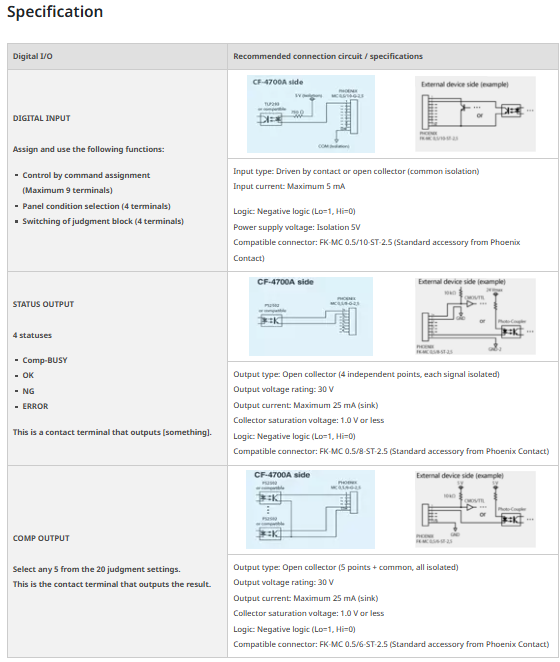

| 입출력 기능 | 시퀀서의 경우, 결합 및 개별 블록 판단 결과가 오픈 컬렉터를 통해 출력됩니다. 입력 입출력(최대 9개의 입력)에 할당된 명령어 세트로 유닛을 구성하세요 |

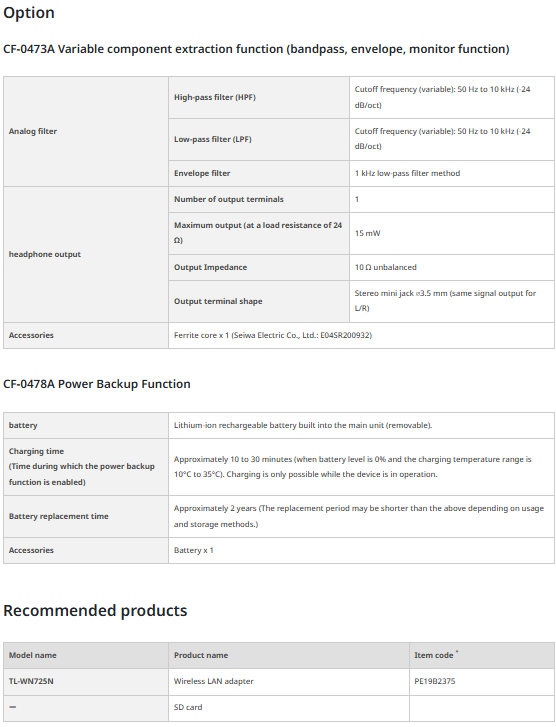

| 백업 기능 | 주 전력선이 끊길 때 측정 데이터 손실을 방지하기 위한 선택적 전력 백업 기능. |

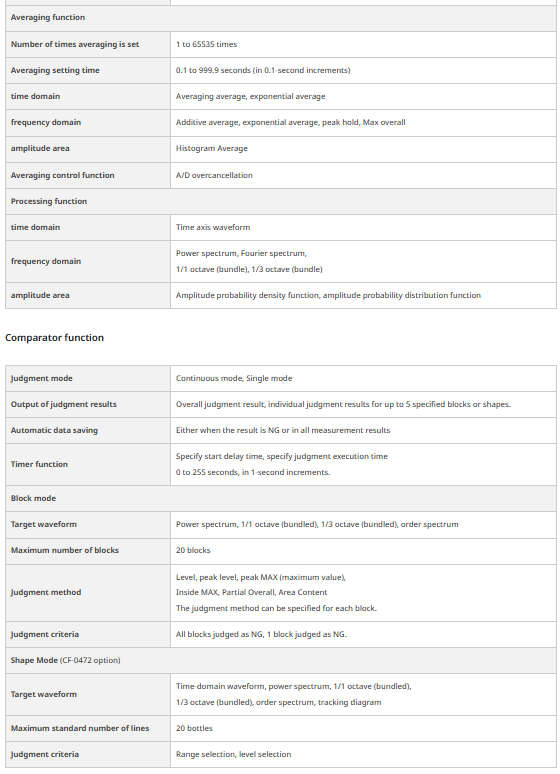

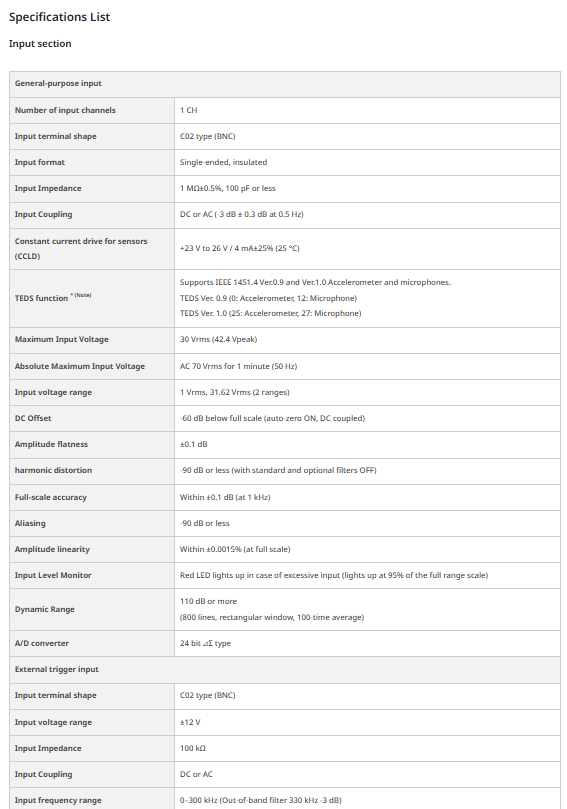

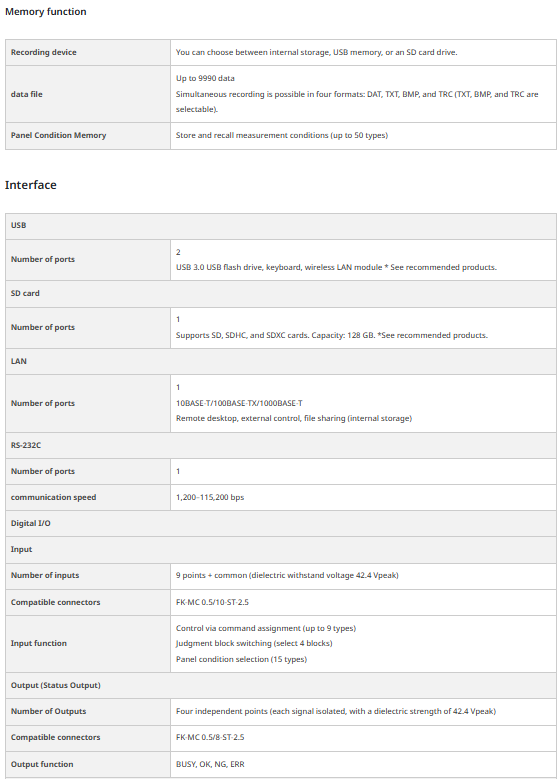

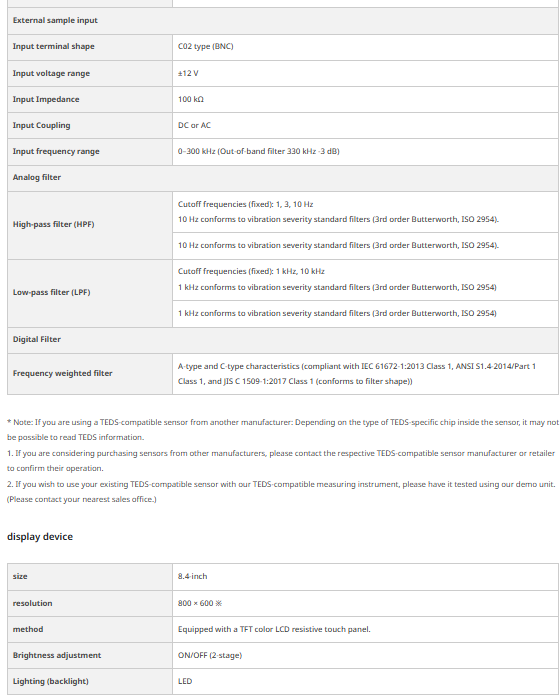

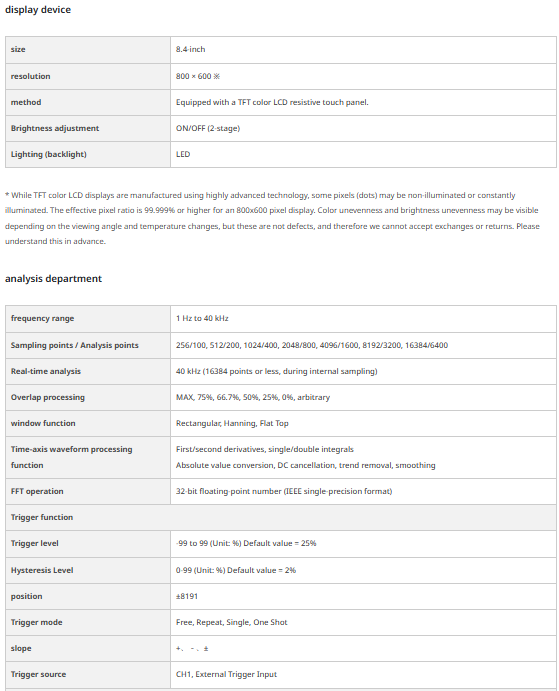

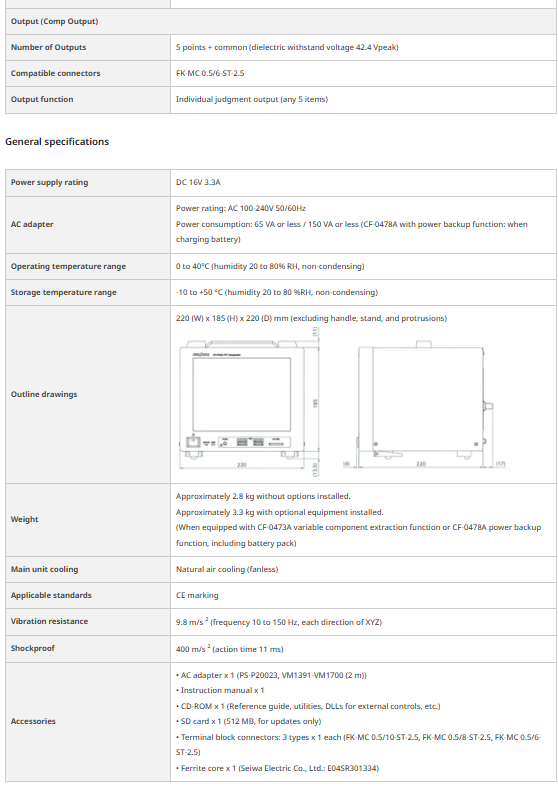

Main Specifications
* 상세 사양은 공영테크 담당자에게 문의하시거나, 아래 ONO SOKKI LINK를 CLICK하여 참고하시기 바랍니다.
